Diecisiete módulos. Tres VCO, ruido y ring mod, dos filtros, dos VCA, dos LFO, sample and hold, envolventes y el módulo de salida, cableados como en 1976.
AT700
El modular que ocupaba una pared.
Libre y gratis. Para macOS y Windows. AT700 1.0.0.
Lo más destacado.

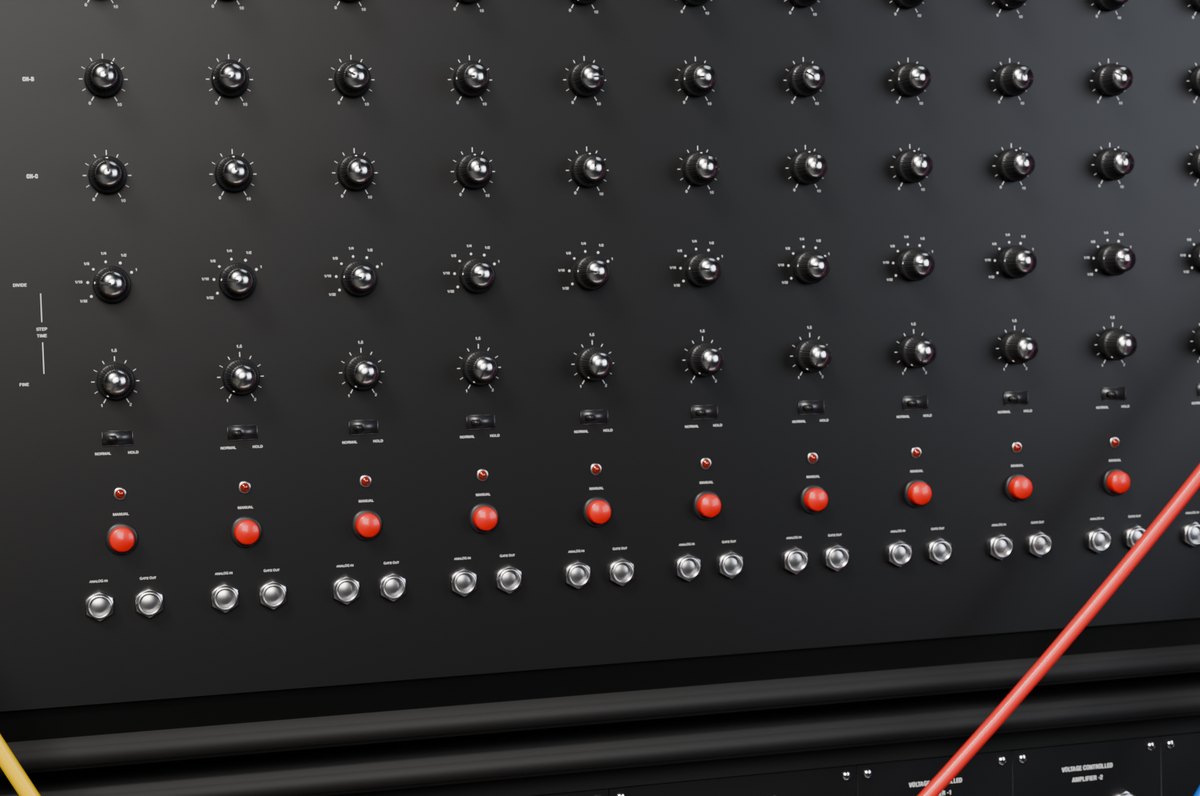

El secuenciador 717A. Tres canales de doce pasos o 36 en serie, con división de tiempo, hold y gate en cada paso.

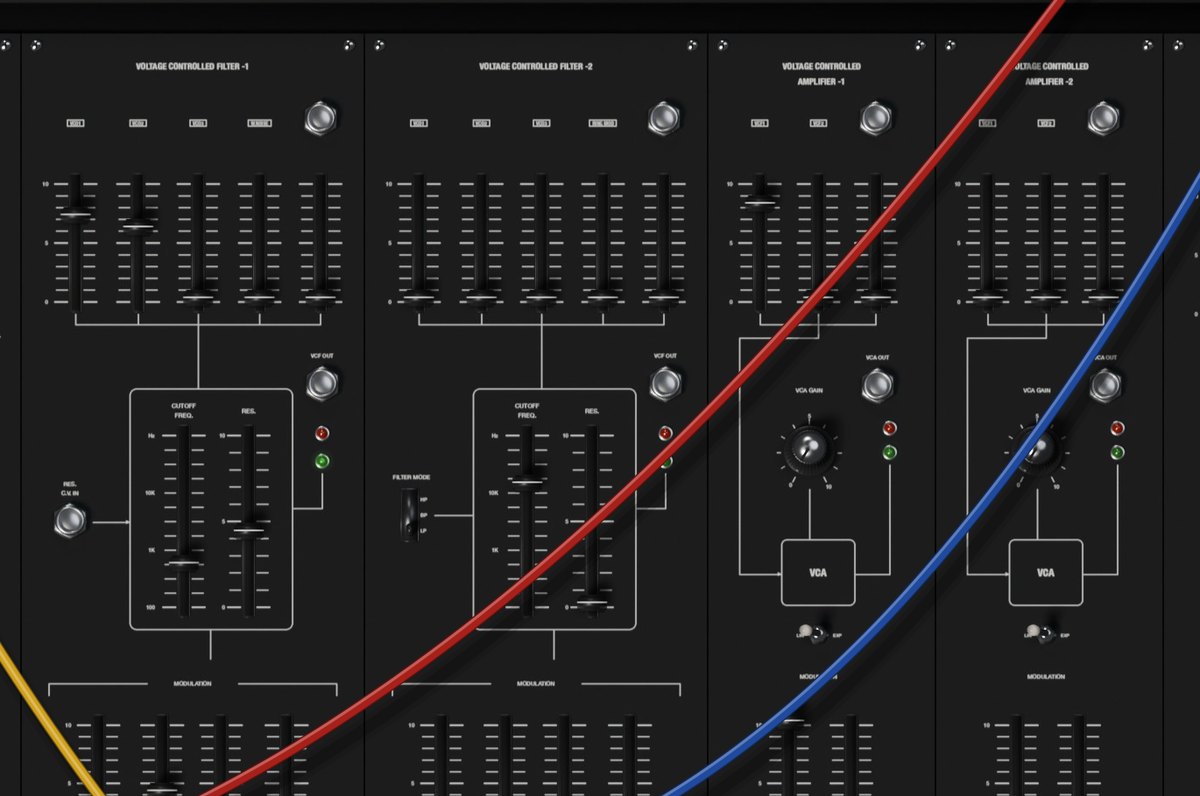

Dos familias de filtro. El pasa bajos OTA 703E que pierde graves con la resonancia y el multimodo 703B; los dos autooscilan afinados.

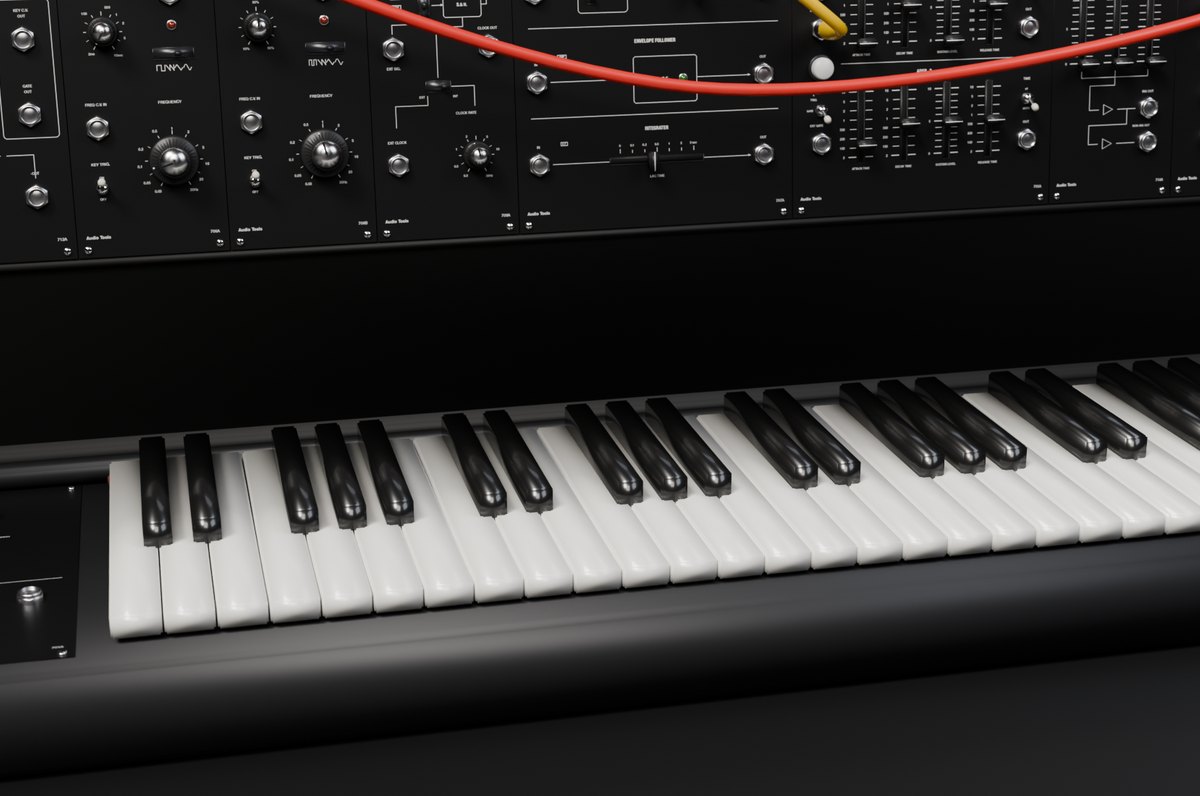

Un teclado duofónico. El 701A manda la tecla más grave y la más aguda; en Settings se convierte en un polifónico de 8 voces.

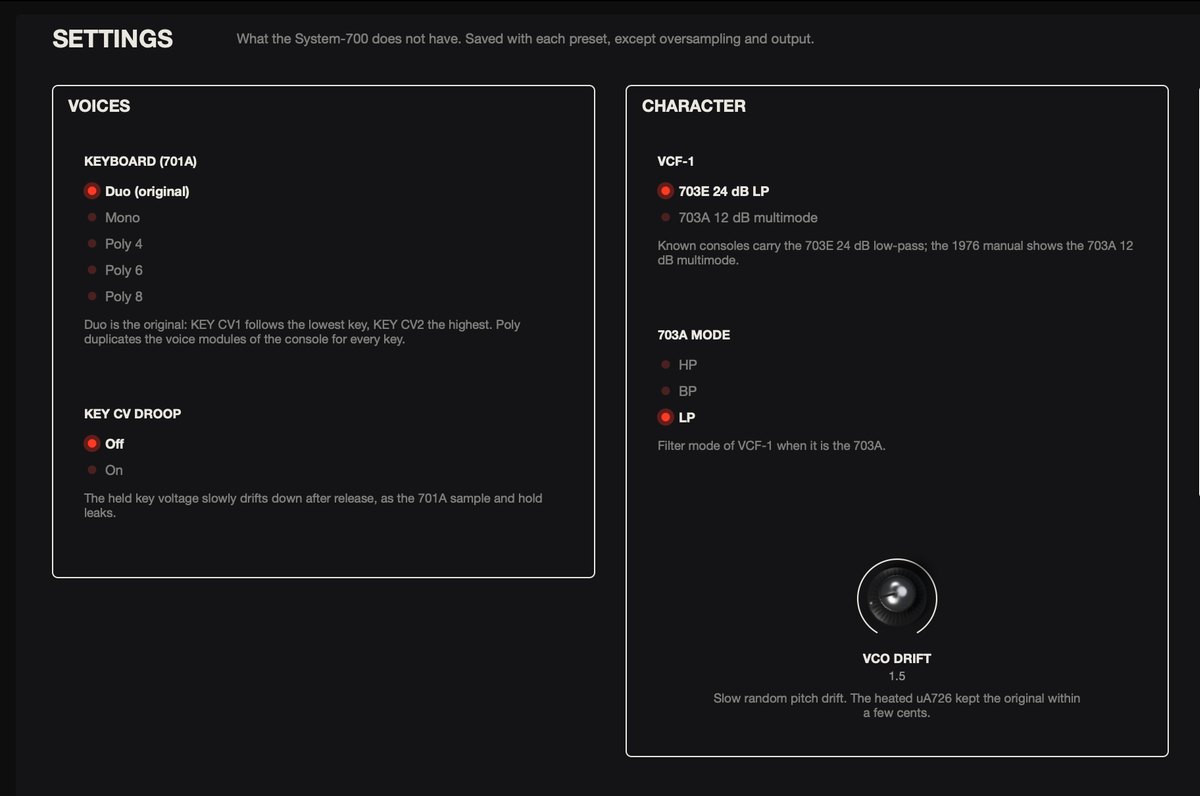

Lo que 1976 no tenía. MIDI, sincronía del secuenciador con el host, polifonía, dos modelos de VCF-1 y presets con sus cables.
El film.
Tres osciladores, dos filtros, niveles de 1976.
Los tres osciladores 702 comparten un núcleo de sierra para cuatro formas de onda simultáneas, con sync fuerte y débil. Hay dos familias de filtro lado a lado: el 703E, cuatro etapas OTA que pierden graves al subir la resonancia, igual que el original, y el 703B de estado variable con pasa altos, pasa banda y pasa bajos.
El módulo de salida tiene una reverb de dos resortes, un phase shifter de ocho etapas, dos vúmetros y un oscilador patrón para afinar. Todo funciona en voltios, como el hardware: audio de 10 V, 1 V por octava, compuertas de +15 V.
- VCO
- 3 × 702: seno, triángulo, sierra y pulso a la vez, PWM, rangos de LO a 2', sync fuerte y débil, atenuadores 1/10
- Filtros
- 703E pasa bajos OTA de 24 dB con resonancia por tensión, 703B de 12 dB pasa altos, pasa banda o pasa bajos; los dos autooscilan afinados
- Amplificadores
- 2 × 704 con respuesta lineal (10 %/V) o exponencial (10 dB/V)
- Envolventes
- 705A doble ADSR, de 2 ms a 10 s o de 0,2 ms a 1 s, gate+trigger, gate o gate externo
- Modulación
- 2 LFO (con retardo o ancho de pulso), sample and hold, modulador en anillo, ruido blanco y rosa, seguidor de envolvente e integrador, mezclador, dos múltiples
- Salida
- reverb de resorte, paneo de tres canales, phase shifter, vúmetros, oscilador patrón de 110 Hz a 1,76 kHz
- Teclado
- 701A, 61 teclas, duofónico: CV1 la tecla más grave, CV2 la más aguda; portamento, palanca, afinación
17
módulos en la consola principal
137
jacks, con fichas apilables y múltiples
36
pasos del 717A en serie
31
presets con sus cables
Escuchalo.
Cada clip es el motor solo, tocando un preset de fábrica desde un MIDI escrito para él. No se le agregó nada después; sólo se igualó el nivel entre clips. Bajá el MIDI y tocalo vos con el mismo preset.
-
Tomita Brass
Tres sierras por voz por el filtro de 24 dB, seis voces, reverb de resorte.
0:18 MIDI -
Berlin Twelve
El 717A toca doce pasos; el canal B abre el filtro en los acentos.
0:20 MIDI -
Tomita Whistle
Ningún oscilador: el filtro autooscila, sigue al teclado y desliza.
0:20 MIDI -
Sync Sweep
El VCO-2 sincronizado al VCO-1; el ADSR-1 barre su afinación en cada nota.
0:09 MIDI -
Ring Bells
Dos VCO en seno al modulador en anillo, un decaimiento largo y el resorte.
0:14 MIDI -
Ensemble Strings
PWM del LFO-2 por un múltiple y el phaser de 8 etapas del módulo de salida.
0:18 MIDI -
Sheffield Bass
Dos sierras desafinadas y un pulso sub, en corcheas a 118 BPM.
0:17 MIDI -
Thirty-Six Steps
Los canales A, B y C en serie: una melodía de 36 pasos.
0:19 MIDI

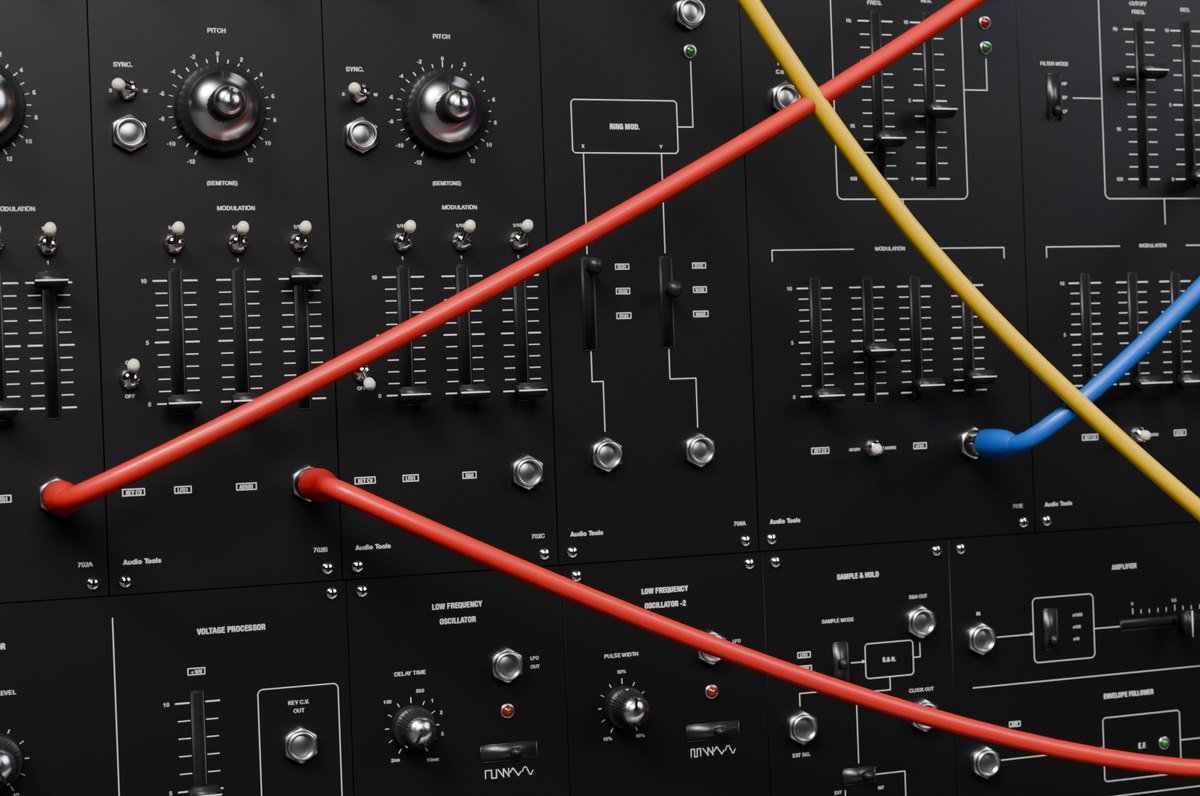

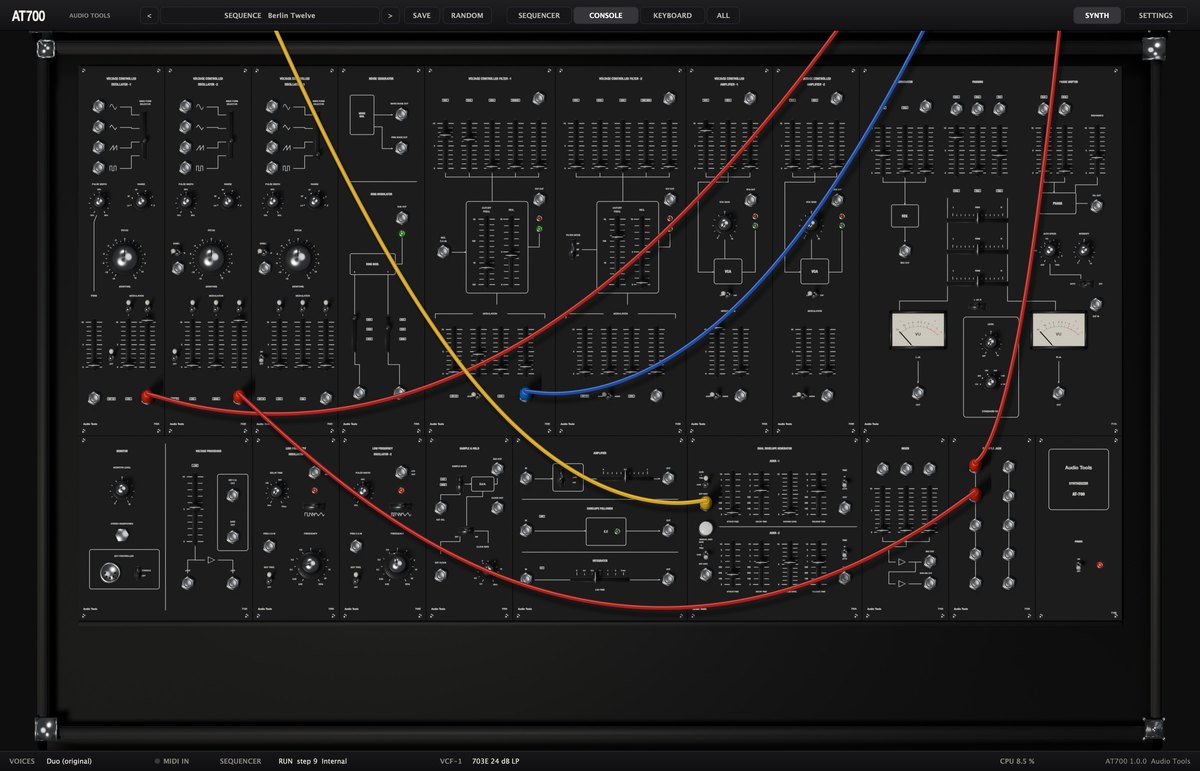

Diecisiete módulos, cableados de fábrica.
La consola principal viene con sus buses internos: los VCO llegan a los filtros por sus selectores de onda, los filtros llegan a los amplificadores y los amplificadores a la reverb, al paneo y al phaser. Los cables suman lo que los buses no hacen: sync, el secuenciador, la segunda tensión del teclado, el seguidor de envolvente. 137 jacks, diez de ellos en dos múltiples.

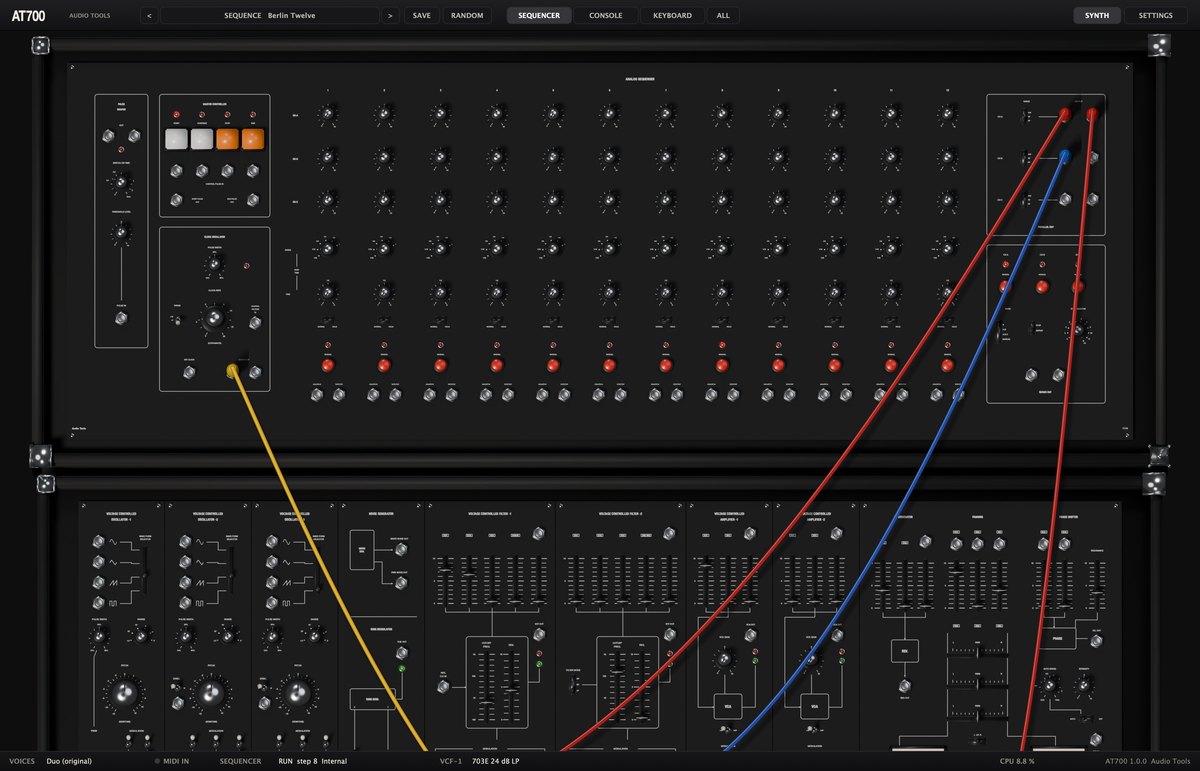

El secuenciador 717A.
Tres canales de doce pasos, o una melodía de 36 en serie. Cada paso tiene su propia división y ajuste fino de tiempo, una llave de hold para los silencios, un botón manual, una salida de gate y una entrada analógica que convierte los registros en controles de nivel.
- Reloj. De 2 a 200 pasos por minuto, una entrada de tensión de control, un reloj externo o el tempo del DAW.
- Serie. A, A-B, A-B-C o manual; stop o repeat; un selector fija el largo de 1 a 12 pasos.
- Controlador maestro. Start, continue, stop y end, cada uno con su entrada de pulso de control, más salidas de pulso de inicio y de fin.
- Pulse shaper. Convierte cualquier señal en compuertas, con umbral y un tiempo de encendido de 0 a 3 segundos.

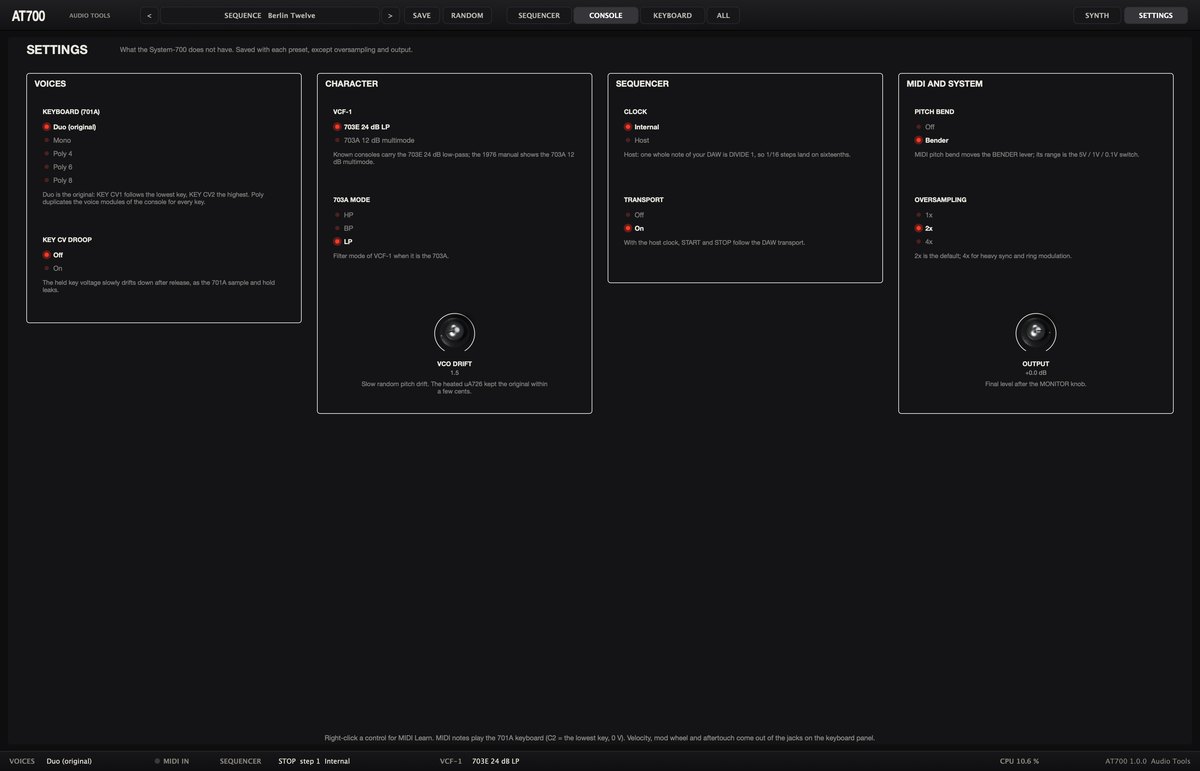

Lo que el System-700 no hace.
Una página de ajustes suma lo que un estudio espera hoy, sin tocar la consola.
- Polifonía. Hasta 8 voces: los módulos de voz se duplican para cada tecla, mientras los LFO, el sample and hold, la salida y el secuenciador quedan compartidos.
- MIDI. Las notas tocan el 701A, el pitch bend mueve la palanca, y la velocidad, la rueda y el aftertouch salen por jacks del panel del teclado. MIDI learn en cada control.
- Sincronía con el host. El 717A puede seguir el tempo y el transporte del DAW: DIVIDE 1 es una redonda.
- Dos modelos de VCF-1. El 703E pasa bajos de 24 dB de las consolas conocidas, o el 703A multimodo de 12 dB del manual de 1976.
- Vistas. Secuenciador, consola, teclado o los tres gabinetes juntos; los cables siguen colgando entre ellos.
- Presets. 31 patches de fábrica con sus cables, los tuyos y un patch al azar.
Bronces, silbidos, Berlín y truenos.
8
Leads y bronces
Bronces a lo Tomita, un silbido hecho sólo con el filtro, una flauta, barridos de sync, glides y quintas duofónicas.
3
Bajos
Bajos de sierra y pulso para synth-pop y un pulso sub.
5
Teclados, cuerdas y campanas
Cuerdas con el phaser, pads, teclados de lengüeta, clavi y campanas con modulador en anillo.
5
Secuencias
Patcheadas en el 717A: Berlín, transpuestas desde el teclado, 36 pasos en serie, silencios y secuencias de filtro.
7
Efectos y drones
Computadora al azar, sample and hold, mar y viento, láseres, trueno, gotas de resorte y un drone espacial.
3
Percusión
Bombo, caja y hi-hat con los filtros, el ruido y las envolventes.
Especificaciones técnicas.
Motor de sonido
- Consola principal: 3 × VCO 702, ruido y modulador en anillo 708A, VCF 703E y 703B, 2 × VCA 704, módulo de salida 711A
- Monitor y procesador de tensión 712A, 2 × LFO 706, sample and hold 709A, amplificador, seguidor de envolvente e integrador 707A, doble ADSR 705A, mezclador 716A, múltiples 710A
- Reverb de resorte, phase shifter de 8 etapas, vúmetros, oscilador patrón
- Sobremuestreo 1x, 2x o 4x
Control
- Teclado 701A: 61 teclas, duofónico (tecla más grave y más aguda), portamento, palanca
- Secuenciador 717A: 3 × 12 pasos o 36 en serie, división y ajuste fino por paso, hold, entradas analógicas, pulse shaper
- 137 jacks de 1/4 de pulgada con los buses internos de la consola
Extensiones
- Hasta 8 voces, notas MIDI, pitch bend, jacks de velocidad, rueda y aftertouch, MIDI learn
- Tempo y transporte del host para el 717A
- 703E o 703A como VCF-1, deriva de los VCO, caída de la CV del teclado
- Vistas de secuenciador, consola, teclado y completa
Formatos
- VST3, Audio Unit (macOS) y aplicación independiente
Mínimo
- macOS Mac con Apple silicon (M1 o posterior), o Intel Core i5 de cuatro núcleos de 2017 en adelante, con macOS 11 Big Sur o posterior.
- Windows PC con Intel Core i5-6500 (6.ª generación, 2015) o AMD Ryzen 5 1600, o superior, con Windows 10 u 11 de 64 bits.
- 4 GB de RAM, una pantalla de 1280 × 800 y un host de 64 bits para VST3 o Audio Unit, o la aplicación independiente.
- Espacio en disco: 68 MB en macOS (todos los formatos), 24 MB en Windows.
Recomendado
- macOS Cualquier Mac con Apple silicon.
- Windows Intel Core i5-12400 o AMD Ryzen 5 5600, o superior.
- 8 GB de RAM y una pantalla de 1920 × 1080.
- Ocho voces a 4x necesitan el procesador recomendado.
Carga de CPU medida
| Ajuste | Apple M4 | AMD Ryzen 9 5900XT |
|---|---|---|
| Duo, una voz de la consola, 2x | 1,7 % | 3,5 % |
| Cuerdas de 6 voces con phaser y reverb, 2x | 6,1 % | 13,6 % |
| 8 voces, todos los módulos de voz, 4x | 16,1 % | 34,9 % |
Porcentaje de un núcleo de CPU a 48 kHz, sólo el motor de sonido. Con el editor abierto, la interfaz suma alrededor de 8 % en el M4. Los DAW corren cada instrumento en un núcleo, así que lo que cuenta es la velocidad de un núcleo.
Descargá el AT700 1.0.0.
Gratis, sin cuenta, sin activación y sin telemetría.
macOS
macOS 11 o posterior. Apple silicon e Intel en un solo binario universal. VST3, Audio Unit y aplicación independiente. 49 MB.
Descargar para macOSCómo instalar
- Descomprimí el archivo.
- Copiá
AT700.vst3a~/Library/Audio/Plug-Ins/VST3. - Copiá
AT700.componenta~/Library/Audio/Plug-Ins/Components. - Reescaneá los plugins en tu DAW. En Ableton Live: Settings, Plug-Ins, Rescan.
Windows
Windows 10 u 11 de 64 bits. VST3 y aplicación independiente. 17 MB.
Descargar para WindowsCómo instalar
- Descomprimí el archivo.
- Copiá
AT700.vst3aC:\Program Files\Common Files\VST3. - Reescaneá los plugins en tu DAW.
AT700.exefunciona sin DAW.
Los builds todavía no están firmados. macOS puede negarse a abrirlos hasta que corras xattr -dr com.apple.quarantine sobre los plugins instalados, y SmartScreen de Windows puede pedir confirmación la primera vez. Los dos paquetes traen un INSTALL.txt con los pasos exactos.
El AT700 es software libre bajo la GNU Affero General Public License v3, como el framework JUCE sobre el que está hecho. Lo podés usar, estudiar, modificar y compartir. El código fuente se va a publicar acá pronto.
